Guida all'ispezione del gancio a sgancio rapido (QRH) per operazioni di ormeggio sicure

I ganci a sgancio rapido (QRH) sono dispositivi di sicurezza fondamentali nei moderni sistemi di ormeggio portuale. Le loro prestazioni influenzano direttamente la sicurezza dell’ormeggio, l’efficienza operativa e la capacità di risposta alle emergenze. Sia che vengano utilizzati su terminali GNL, moli di petrolio e gas, ormeggi per merci sfuse o terminali per container, garantire l'affidabilità dei QRH attraverso un'ispezione adeguata è essenziale per la sicurezza delle operazioni marittime.
Questa guida riassume le fasi chiave dell'ispezione, i criteri di accettazione e le questioni comuni per supportare gli operatori portuali, gli appaltatori EPC e i fornitori di attrezzature nel mantenere elevati standard di sicurezza dell'ormeggio.

Perché l'ispezione QRH è essenziale

I QRH sono sottoposti a carichi ad alta tensione e operano in ambienti marini corrosivi. Senza un’ispezione sistematica, i rischi possono includere:

· Rottura del cavo di ormeggio per eccessiva tensione

· Deformazione del braccio del gancio o guasto del collegamento meccanico

· Letture di carico errate da sensori difettosi

· Guasto allo sblocco elettrico o manuale in caso di emergenza

· Difetti dei componenti a prova di esplosione in zone pericolose

· Corrosione prematura dovuta a rivestimento inadeguato

Un rigoroso programma di ispezione elimina questi rischi e garantisce l'affidabilità operativa a lungo termine.

Tre fasi di ispezione principali: FAT, PSI e SAT

1. FAT – Test di accettazione in fabbrica

Eseguita prima della spedizione per verificare:

· Precisione strutturale e dimensionale

· Prestazioni meccaniche dello sblocco manuale ed elettrico

· Test statici e di sovraccarico

· Calibrazione del sensore e stabilità della comunicazione

· Conformità elettrica e antideflagrante

2. PSI – Ispezione pre-imbarco

Eseguiti una volta completata la produzione:

· Ispezione visiva e del rivestimento

· Verifica di accessori, utensili e pezzi di ricambio

· Completezza dell'imballaggio, delle etichette e della documentazione

· Rispetto dei disegni e dell'ordine di acquisto

3. SAT – Test di accettazione in sede

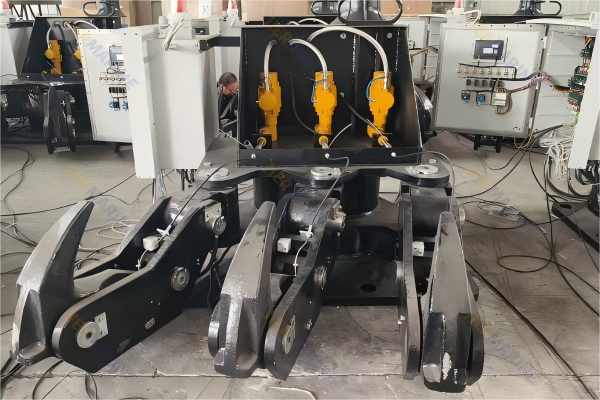

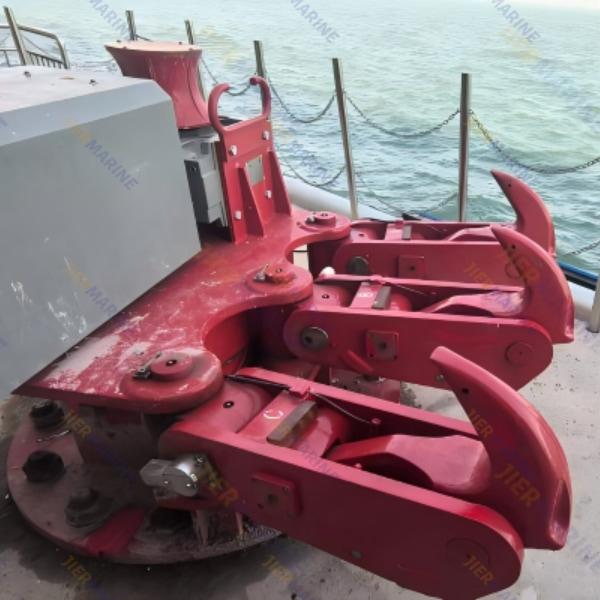

Eseguito dopo l'installazione al porto:

· Test funzionale in loco di ogni gancio

· Integrazione del sistema di controllo centrale e verifiche della comunicazione

· Prove di sblocco manuale, elettrico e di emergenza

· Convalida del carico reale e test di rilascio di gruppo

Insieme, FAT + PSI + SAT garantiscono prestazioni costanti dalla produzione all'operazione finale.

Elementi chiave nell'ispezione QRH

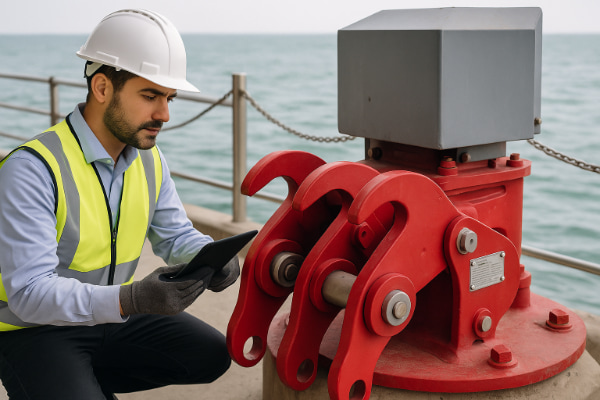

1. Ispezione strutturale e visiva

Gli ispettori dovrebbero verificare:

· Dimensioni rispetto ai disegni approvati

· Qualità del braccio del gancio, del telaio di base e del collegamento

· Saldature e finiture superficiali

· Protezione dalla corrosione e spessore del rivestimento

· Lubrificazione e serraggio di perni, alberi e cuscinetti

· Precisione della targa e tracciabilità del numero di serie

Una solida base strutturale garantisce una durata a lungo termine.

2. Test di carico e prestazioni

Requisiti tipici dei test:

· Test di carico statico : 1,1 × SWL, mantenuto per 10 minuti

· Test di sovraccarico : fino a 1,5 × SWL

· Rilascio elettrico : ≤ 2 secondi

· Rilascio manuale : fluido e affidabile

· Rilascio di gruppo : funzionamento sincronizzato su più ganci

Questi test verificano che il sistema funzioni in modo sicuro in condizioni estreme.

3. Ispezione elettrica e antideflagrante

I QRH operano spesso in aree pericolose, quindi la conformità agli standard internazionali è fondamentale:

· Certificazione IEC 60079 / ATEX / GB 3836

· Marcature antideflagranti (ad es. Ex d IIB T4 Gb)

· Isolamento elettrico ≥ 5 MΩ

· Protezione IP66–IP67 per condizioni esterne

· Correggere il cablaggio, la messa a terra e la sigillatura del premistoppa

· Logica funzionale dei circuiti di arresto di emergenza

I guasti elettrici rappresentano un importante fattore di rischio e rendono questa fase di ispezione essenziale.

4. Ispezione del sistema di monitoraggio del carico

Un sistema di monitoraggio del carico tipicamente include:

· Cella di carico a deformazione o compressione

· Display digitale locale

· Comunicazione RS485/Modbus

· Certificati di calibrazione

· Precisione entro ±1% FS

· Letture stabili senza deriva

Il monitoraggio affidabile del carico previene pericolose condizioni di sovratensione.

5. Verifica del software e del sistema di controllo

Per i sistemi di monitoraggio QRH integrati:

· Visualizzazione del carico in tempo reale e curve di tendenza

· Logica di allarme per sovraccarico o perdita di comunicazione

· Funzioni di sblocco individuale e di gruppo

· Registrazione dei dati ed esportazione dei record storici

· Stabilità della comunicazione Modbus RTU/TCP o Ethernet

· Design fail-safe e ridondante

La stabilità del software è un requisito fondamentale nelle operazioni portuali intelligenti.

Problemi comuni rilevati durante l'ispezione

L’esperienza mostra problemi frequenti come:

· Spessore del rivestimento inferiore agli standard marini

· Letture della cella di carico imprecise o instabili

· Certificazione antideflagrante non corrispondente

· Problemi di messa a terra o schermatura elettrica

· Maniglie di sblocco manuale rigide o bloccate

· Il software non sincronizza i dati di carico

· Mancato sblocco di emergenza

L’identificazione tempestiva dei problemi previene tempi di inattività operativa e incidenti legati alla sicurezza.

Creazione di un flusso di lavoro di ispezione QRH standard

Un flusso di lavoro completo dovrebbe includere:

· Piano di ispezione e test (ITP)

· Pacchetto documenti QC : MTC, rapporti di calibrazione, certificati EX, schemi elettrici

· Lista di controllo strutturata per l'ispezione

· Doppia verifica FAT+SAT

· Documenti fotografici e documentazione tracciabile

Un approccio standardizzato migliora la trasparenza e garantisce affidabilità a lungo termine.

Conclusione

L'ispezione QRH è vitale per operazioni di ormeggio sicure ed efficienti. Applicando rigorosi standard di ispezione meccanica, elettrica, antideflagrante e software, i porti possono garantire:

· Ormeggio e disarmo sicuro

· Monitoraggio accurato del carico

· Rilascio affidabile in condizioni normali e di emergenza

· Rispetto delle normative internazionali

· Vita utile prolungata dell'attrezzatura

Mentre i porti si muovono verso l’automazione e la digitalizzazione, solide pratiche di ispezione QRH rimarranno un requisito fondamentale per la sicurezza e l’eccellenza operativa. Se avete qualsiasi domanda contattateci.
