Progettazione del telaio anteriore del sistema Fender

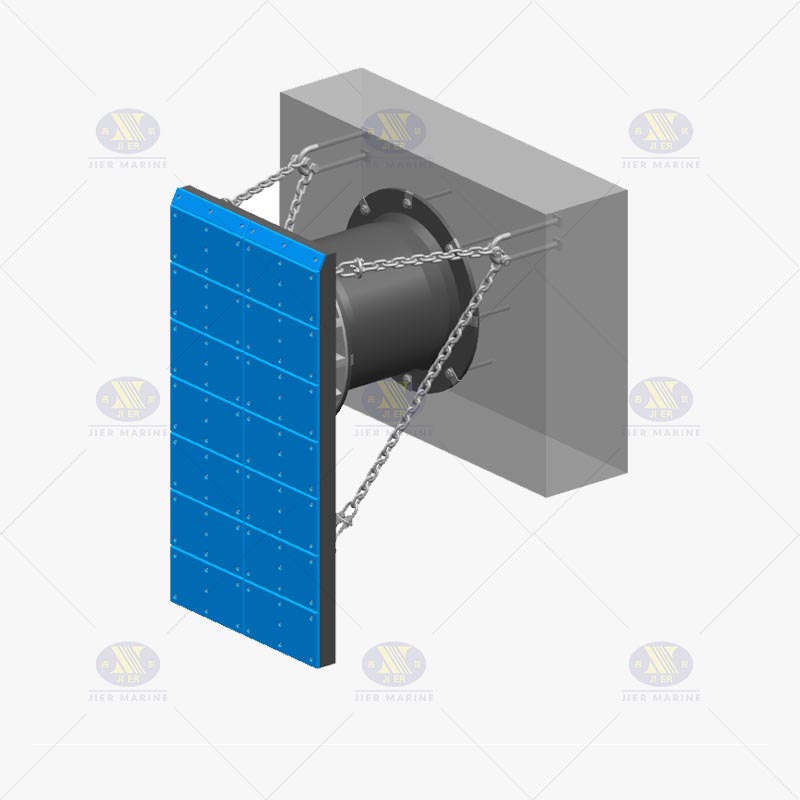

La cornice anteriore è una parte importante del sistema di parafango di molti tipi, come il parafango super cellulare, il parafango super cono, il parafango degli elementi unitari e così via. Può aumentare l'area di contatto tra parafango e nave e ridurre anche la pressione superficiale. Il telaio anteriore è anche imbullonato con cuscinetto UHMW PE sulla superficie per ridurre il coefficiente di attrito tra parafango e scafo.

La cornice anteriore è quella di distribuire la forza di reazione in scafo e vasi e dovrebbe essere progettata in base a diverse applicazioni e condizioni con molti fattori come di seguito:

La cornice anteriore è quella di distribuire la forza di reazione in scafo e vasi e dovrebbe essere progettata in base a diverse applicazioni e condizioni con molti fattori come di seguito:

■ Stress da scafo e gamma di marea

■ Bevel e smussati di lead-in

■ Momento di flessione e forza di taglio

■ Tipo e dimensione del parafango in gomma

■ instabilità locale

■ Fattore di caricamento nello stato limite

■ Materiale in acciaio

■ Procedura di saldatura

■ Forza di fatica

■ Effetti di carichi asimmetrici

■ Forza di reazione e connessione del parafango in gomma

■ Altri accessori collegati o collegati come pad UHMW PE e sistema a catena

■ Protezione anti -corrosiva

■ rivestimento e pittura

■ Servizio Life Time

Ci sono così tanti fattori che influenzano il design del telaio anteriore, determiniamo principalmente le dimensioni e le specifiche del pannello in acciaio secondo la seguente formula:

PV = pressione massima dello scafo consentito;

Rmax = forza di reazione massima del parafango in gomma

H = altezza del telaio anteriore

W = larghezza del telaio anteriore

(H-0.1) x (W-0.2) = area di contatto effettiva tra telaio anteriore e scafo

Forniamo il diagramma delle specifiche di dettaglio del frame anteriore corrispondente a tutte le dimensioni di diversi tipi di parafango per il tuo riferimento, sentiti libero di contattare con noi se necessiti di informazioni.
